SPDA — Proteção contra Descargas Atmosféricas no Rio de Janeiro

O SPDA é o sistema em que o senso comum erra com mais frequência. Instalar um captor no ponto mais alto e descer um cabo até uma haste no chão não é proteger a edificação — em muitos casos é criar um caminho preferencial de corrente para dentro dela. Proteção contra descargas atmosféricas é um projeto de engenharia que começa por um cálculo de risco e termina em equipotencialização e proteção dos sistemas internos.

Solicitar no WhatsApp | Falar com Especialista

A norma e sua estrutura em quatro partes

O projeto segue a ABNT NBR 5419 — Proteção contra descargas atmosféricas, organizada em quatro partes que se aplicam em sequência:

• Parte 1 — princípios gerais. Parâmetros da descarga, zonas de proteção e conceitos que sustentam as demais partes.
• Parte 2 — gerenciamento de risco. O cálculo que determina se a edificação precisa de proteção e em que nível. É a parte que define o escopo do trabalho e a que é sistematicamente pulada.
• Parte 3 — danos físicos a estruturas e perigos à vida. Captação, descidas, aterramento, equipotencialização e as medidas contra tensão de passo e de toque.
• Parte 4 — sistemas elétricos e eletrônicos internos. Proteção dos equipamentos internos contra os efeitos indiretos da descarga, incluindo dispositivos de proteção contra surtos.

O gerenciamento de risco define o projeto

A norma não diz “prédio acima de tantos metros precisa de SPDA”. Ela manda calcular. O procedimento compara o risco a que a estrutura está exposta com o risco tolerável, considerando a densidade de descargas na região, as dimensões e a altura da edificação, o material de construção e da cobertura, o tipo de ocupação, o número de pessoas presentes, a existência de risco de explosão, a presença de linhas de energia e de dados que entram na estrutura, e as consequências de uma interrupção.

Duas coisas saem desse cálculo. A primeira é se a proteção é necessária — e há casos em que a resposta é não, o que também é um resultado legítimo e documentável. A segunda é o nível de proteção exigido, de I a IV, que governa todo o dimensionamento seguinte: raio da esfera rolante, espaçamento entre descidas e malha de captação.

Projetar sem esse cálculo significa adotar um nível arbitrário. Se for baixo demais, a estrutura fica desprotegida; se for alto demais, o cliente paga por um sistema superdimensionado. Em ambos os casos, não há como justificar tecnicamente o que foi feito.

Métodos de captação

A norma admite três métodos, que podem ser combinados na mesma edificação:

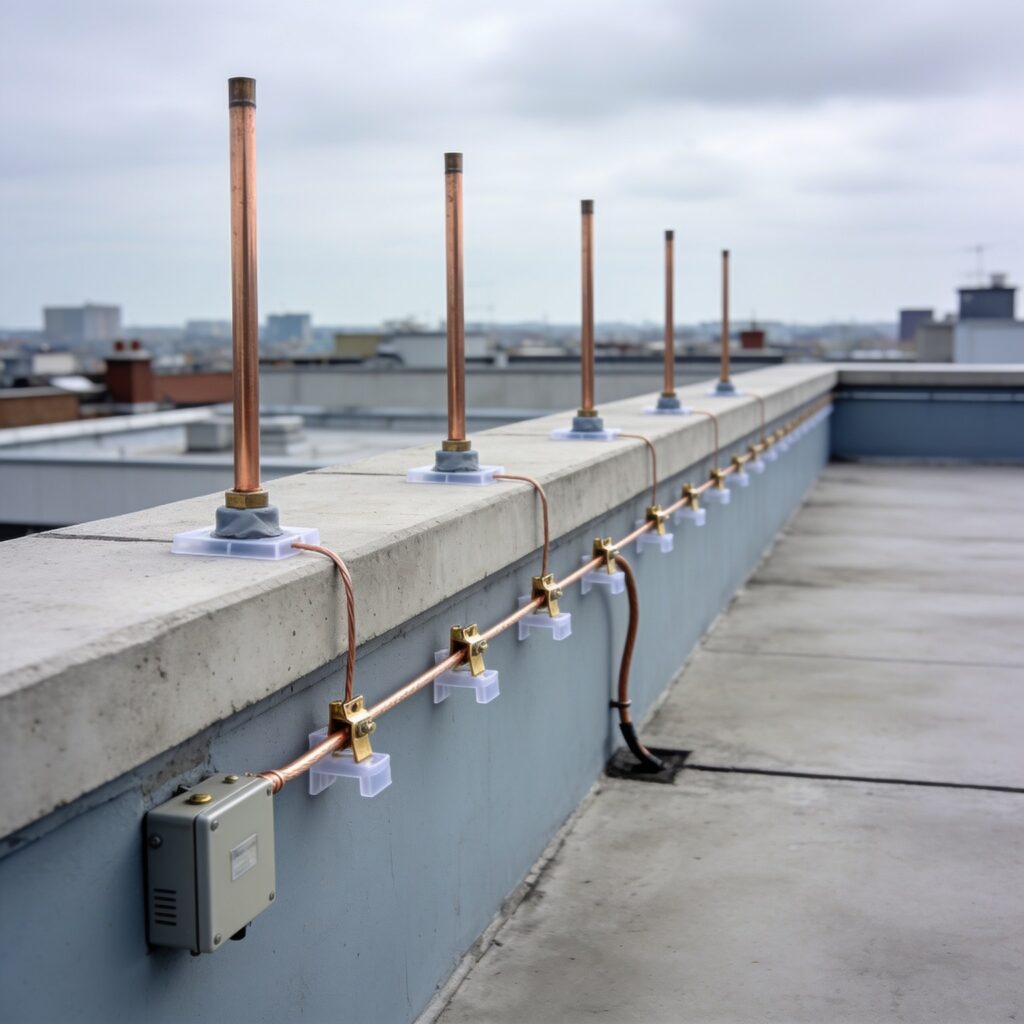

• Esfera rolante — o método geral, aplicável a qualquer geometria. Uma esfera de raio definido pelo nível de proteção é rolada imaginariamente sobre a estrutura; os pontos que ela toca são os que precisam de captação, e os volumes que ela não alcança estão protegidos. É o método que revela as saliências esquecidas: casa de máquinas, caixa d’água, antena, chaminé, torre de resfriamento.
• Ângulo de proteção — aplicável a estruturas simples e a captores isolados, com limitação de altura conforme o nível.
• Malha — condutores dispostos em quadrícula sobre a cobertura, com dimensão da malha definida pelo nível de proteção. Usual em coberturas planas e extensas.

Descidas, aterramento e o que realmente protege

As descidas conduzem a corrente do captor ao aterramento. O espaçamento entre elas decorre do nível de proteção, e o princípio é distribuir a corrente pelo maior número de caminhos possível: quanto mais descidas, menor a corrente em cada uma e menor o risco de centelhamento perigoso para dentro da edificação.

Estruturas em concreto armado permitem o uso das armaduras como condutores naturais de descida, desde que haja continuidade elétrica verificada. É a solução mais robusta e mais econômica em obra nova — e é impraticável de implantar depois, o que faz do SPDA um sistema que precisa entrar no projeto estrutural, não na fase de acabamento.

O aterramento trabalha em anel ao redor da estrutura, interligado às descidas e às armaduras das fundações quando disponíveis. A norma privilegia esse arranjo em vez de hastes isoladas por descida, e a razão é a mesma da equipotencialização: o objetivo não é obter o menor valor possível de resistência de terra, e sim garantir que todos os elementos condutores da estrutura assumam o mesmo potencial durante a descarga.

Equipotencialização e proteção contra surtos

Esta é a parte que a instalação improvisada omite e que responde pela maior parte dos danos reais. Durante a descarga, a estrutura sobe de potencial em relação ao solo. Se as tubulações metálicas, as estruturas, os eletrodutos, a blindagem de cabos e os condutores de aterramento das instalações elétricas e de dados não estiverem interligados a uma barra de equipotencialização, a diferença de potencial entre eles procura caminho — e o encontra por centelhamento, atravessando quadros, equipamentos e pessoas.

Nas entradas de energia e de dados, os dispositivos de proteção contra surtos são coordenados por estágios, de modo que o de maior capacidade absorva a energia na entrada e os de menor capacidade protejam os equipamentos sensíveis mais adiante. DPS instalado sem coordenação entre estágios, ou sem equipotencialização a montante, não cumpre a função.

Manutenção, medição e laudo

SPDA é um sistema exposto ao tempo, com conexões metálicas em ambiente externo — ele se degrada por definição. A verificação periódica cobre integridade de captores e condutores, estado das conexões e conectores, continuidade elétrica das descidas, condição das caixas de inspeção do aterramento, medição da resistência de aterramento e verificação dos DPS, que são componentes de sacrifício e se esgotam após absorverem surtos.

O laudo emitido ao final registra as medições, o estado de cada elemento e as não conformidades encontradas, com ART. É o documento solicitado por seguradoras, exigido em auditorias e usado na renovação de licenças.

Solicitar no WhatsApp | Falar com Especialista

Serviços relacionados

• Instalações elétricas
• Projeto de PPCI e aprovação no CBMERJ
• As-built e regularização técnica
• AVCB — emissão e regularização
• Falar com nossa equipe técnica

Perguntas Frequentes sobre SPDA

Todo prédio precisa de SPDA?

Não. A necessidade decorre do gerenciamento de risco da NBR 5419-2, que compara o risco calculado com o risco tolerável considerando altura, dimensões, ocupação, materiais, densidade de descargas na região e consequências de uma ocorrência. Há casos em que o resultado dispensa a proteção — e essa conclusão também precisa estar documentada.

Para-raios instalado no topo do prédio já protege?

Não por si só. O captor é apenas o ponto de interceptação. A proteção efetiva depende do número e da distribuição das descidas, do aterramento em anel, da equipotencialização de todos os elementos condutores da estrutura e da proteção contra surtos nas entradas de energia e de dados.

De quanto em quanto tempo o SPDA precisa ser verificado?

É um sistema exposto ao tempo, com conexões externas que se degradam, e por isso exige verificação periódica com medição de resistência de aterramento e inspeção de continuidade. A periodicidade segue a NBR 5419 conforme o nível de proteção e as condições da instalação.

DPS queimado precisa ser trocado?

Sim. Os dispositivos de proteção contra surtos são componentes de sacrifício: absorvem energia e se esgotam. Um DPS atuado deixa de proteger, e a instalação segue aparentemente normal até o próximo surto atingir os equipamentos diretamente.
